Laser-CNC-Blechbearbeitung

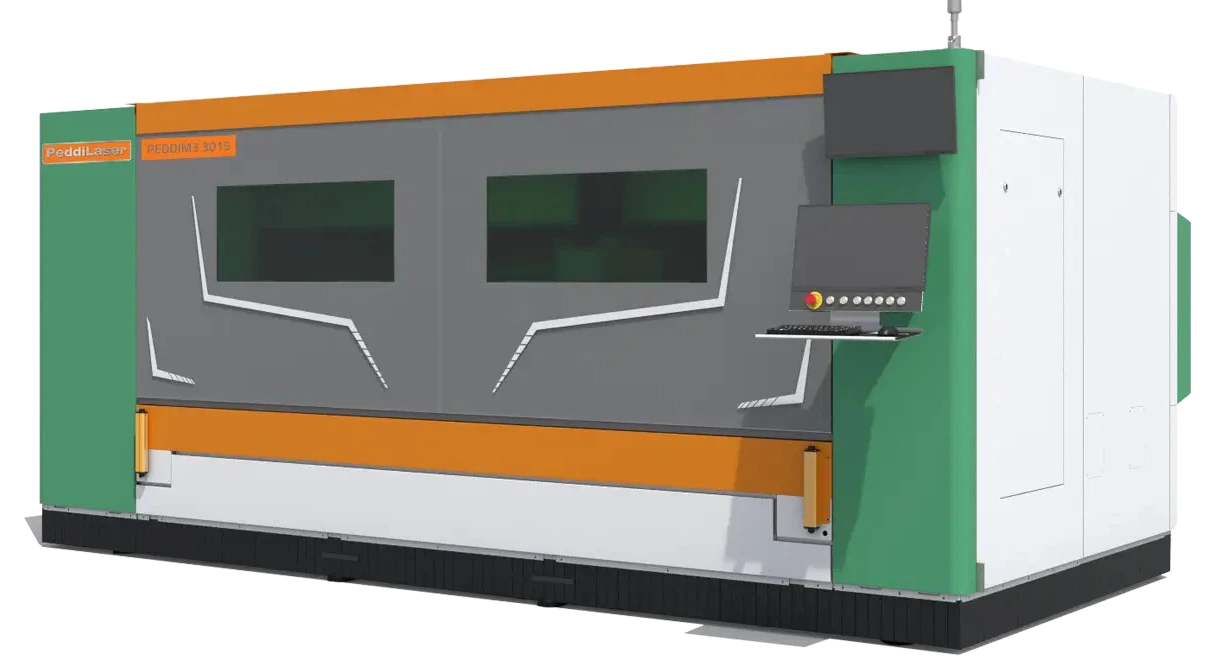

PeddiM3
Eine hochperformante, automatisierte 2D-Laserschneidanlage
Überblick
Die Laser-CNC-Blechschneidanlage PeddiM3 ist eine hochpräzise Hochgeschwindigkeitslösung für die Blechbearbeitung, die auf maximale Produktivität und Effizienz in modernen Fertigungsbetrieben ausgelegt ist. Angetrieben von einem 12-kW-Faserlaser und ausgestattet mit automatisiertem Materialhandling, eignet sich die PeddiM3 hervorragend für den Stahlbau, die Bearbeitung schwerer Bleche und Stahlschneidanwendungen mit hohem Durchsatz.
Technische Daten
Basismodell:
3015
Verfahrweg X:
3.050 mm
Verfahrweg Y:
1.525 mm
Positioniergenauigkeit:
0,025 mm
Mechanische Wiederholgenauigkeit:
0,018 mm
Eilganggeschwindigkeit:
120 m/min
Max. Beschleunigung:
1,2 G
Laserleistung:
12.000 W (12 kW)
Max. Materialgewicht:
1.000 kg
Max. Materialdicke:
40 mm
Steuerung:
Cypcut 2D-Nesting-Software
Die Kraft hinter dem Schnitt: Eine visuelle Präsentation
Jedes Foto offenbart die fortschrittliche Technologie und Handwerkskunst hinter jedem präzisen Schnitt und zeigt, was unsere Maschinen wirklich außergewöhnlich macht.
Beim Durchstöbern der Galerie erleben Sie die Leistung und Präzision, die unsere zukunftsweisenden Lösungen auszeichnen. Diese Aufnahmen unterstreichen nicht nur das elegante Design, sondern zeigen auch, wie mühelos die Maschinen selbst anspruchsvollste Aufgaben bewältigen. Ob Sie Ihren Betrieb modernisieren oder die Kunst des Laserschneidens bewundern , diese Galerie gewährt einen Blick in die Zukunft der Fertigung.
Beim Durchstöbern der Galerie erleben Sie die Leistung und Präzision, die unsere zukunftsweisenden Lösungen auszeichnen. Diese Aufnahmen unterstreichen nicht nur das elegante Design, sondern zeigen auch, wie mühelos die Maschinen selbst anspruchsvollste Aufgaben bewältigen. Ob Sie Ihren Betrieb modernisieren oder die Kunst des Laserschneidens bewundern , diese Galerie gewährt einen Blick in die Zukunft der Fertigung.

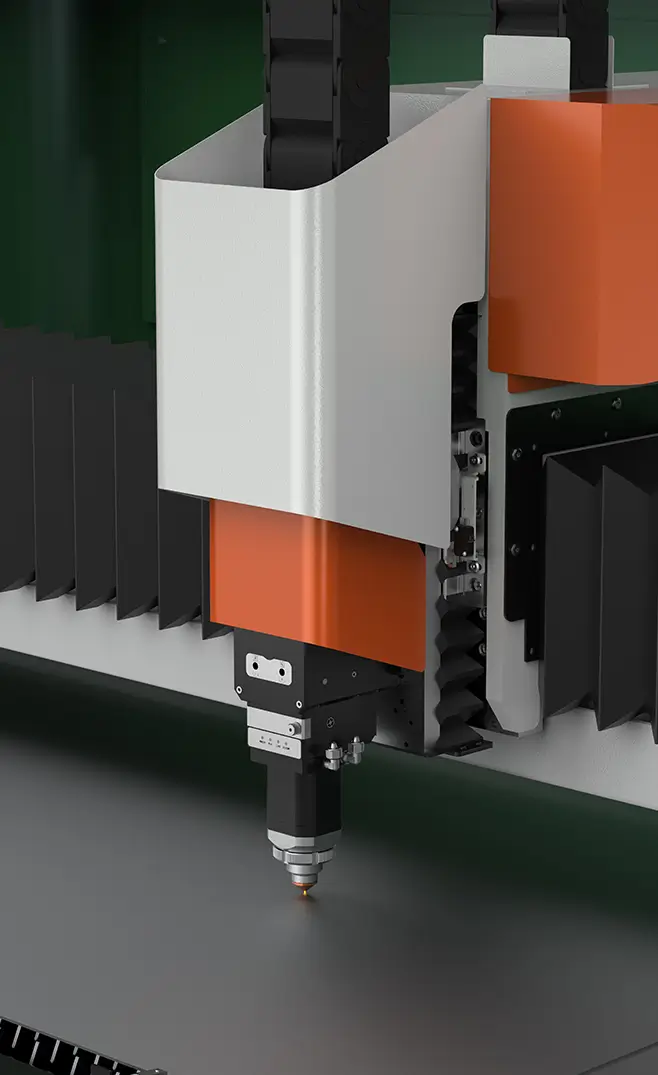

Laserschneidkopf
Die fortschrittliche Schneidkopf-Baugruppe der PeddiM3 bietet einen Fokusbereich von 50,8 mm für maximale Materialflexibilität, einen Kollimatorlinsenschutz für eine verlängerte Lebensdauer sowie eine LED-Statusleiste für unmittelbare visuelle Rückmeldung. Der schnelle Linsenwechsel minimiert Stillstandzeiten und unterstützt zugleich höhere Schnittgeschwindigkeiten. Angetrieben vom 12-kW-Faserlaser Raycus RFL-C12000 liefert die PeddiM3 eine hohe Leistungsdichte, eine stabile Strahlqualität und eine hervorragende elektrooptische Wandlungseffizienz.

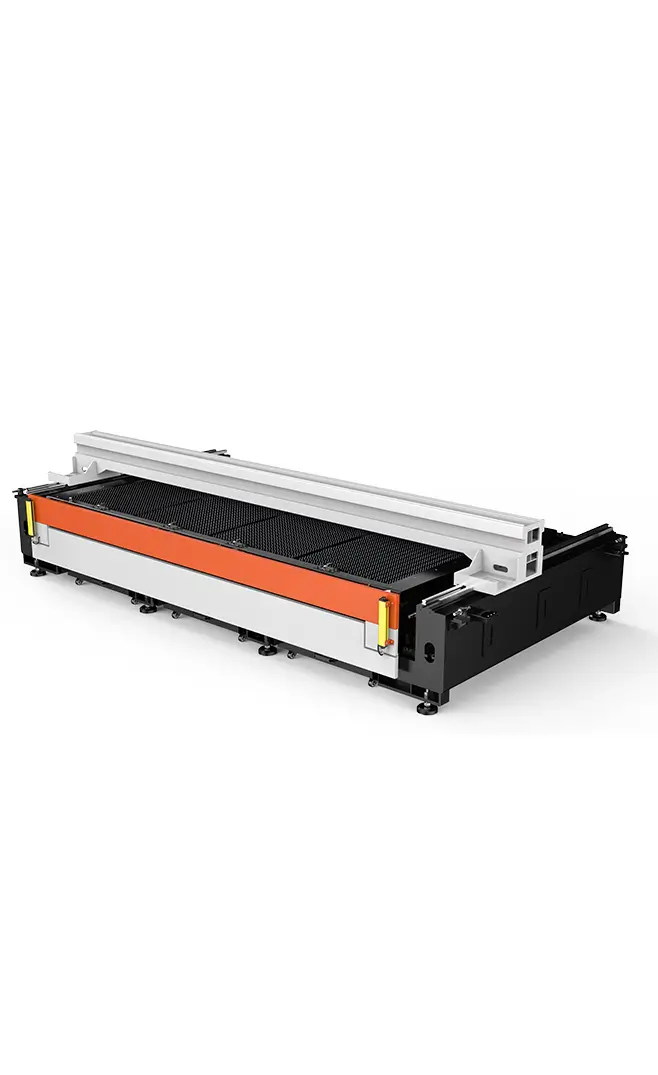

Robustes Maschinengestell
Das verwindungssteife Maschinenbett aus hochwertigem Stahlblech durchläuft eine sorgfältige sekundäre Spannungsarmglühung, um Erschütterungsfestigkeit und Stabilität der Maschine zu gewährleisten.

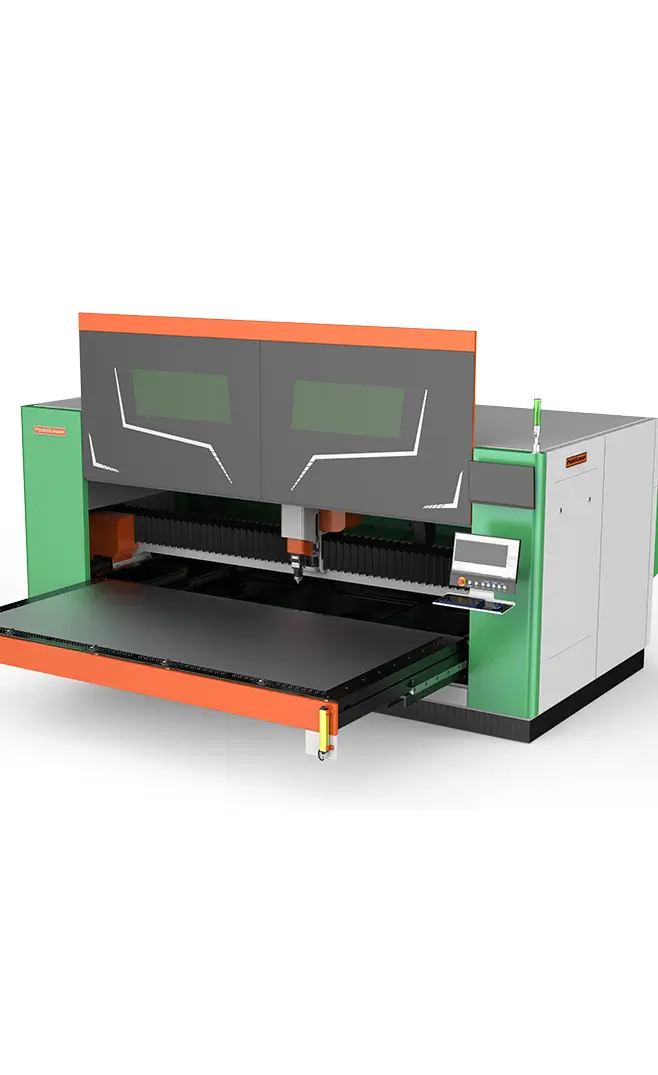

Portalsystem
Ein verwindungssteifer Stahlrahmen mit geringer Massenträgheit und hervorragender Schwingungsdämpfung sorgt für Stabilität bei hohen Geschwindigkeiten. Doppelte Servomotoren und eine Zahnstangenpositionierung ermöglichen eine schnelle Beschleunigung, präzise Bewegungen und eine zuverlässige Genauigkeit bei jedem Schnitt.

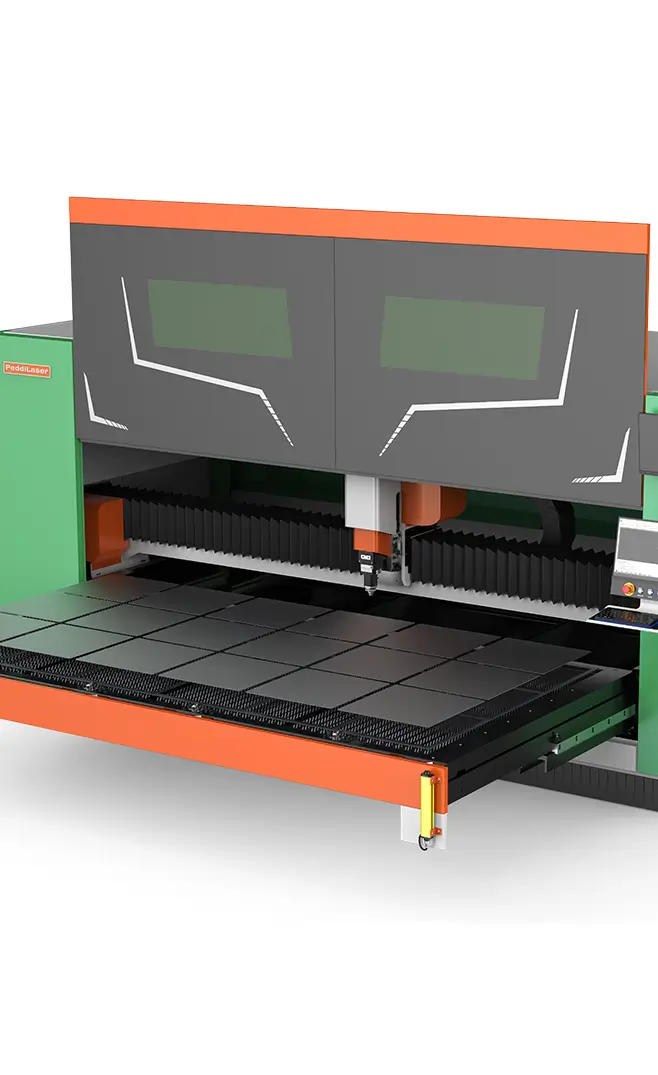

Bearbeitungstisch
Die automatische Materialzu- und -abführung in die und aus der Schneidzelle hält den Teilefluss effizient in Bewegung. Fertige Teile werden sicher entnommen, während das zahnförmige Auflagerost und der vollständig ausfahrbare Tisch Stabilität, Genauigkeit und Flexibilität für die Bearbeitung großformatiger Bleche bieten.

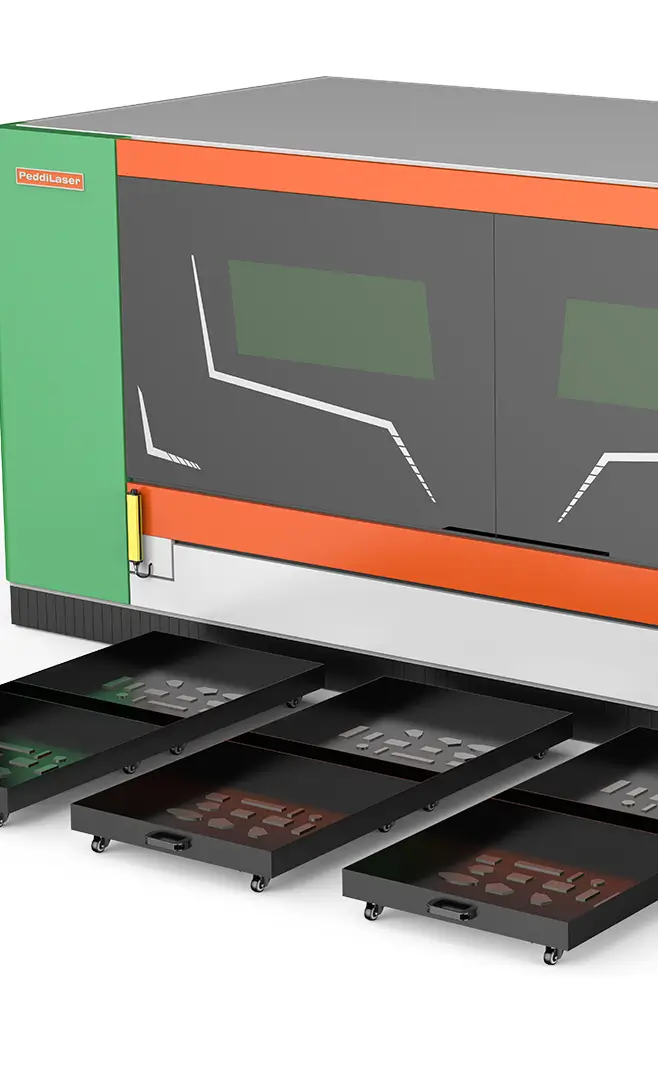

Staubfiltration und -absaugung
Die integrierte Staubfiltration entfernt Stahlstaub und Schneidrückstände während des Schneidens zuverlässig. Die Filterkartuschen lassen sich einfach austauschen, während modulare Schubladen schwereres Material auffangen und das Auffinden von Kleinteilen schneller und effizienter machen , so bleibt der Arbeitsbereich sauber und produktiv.

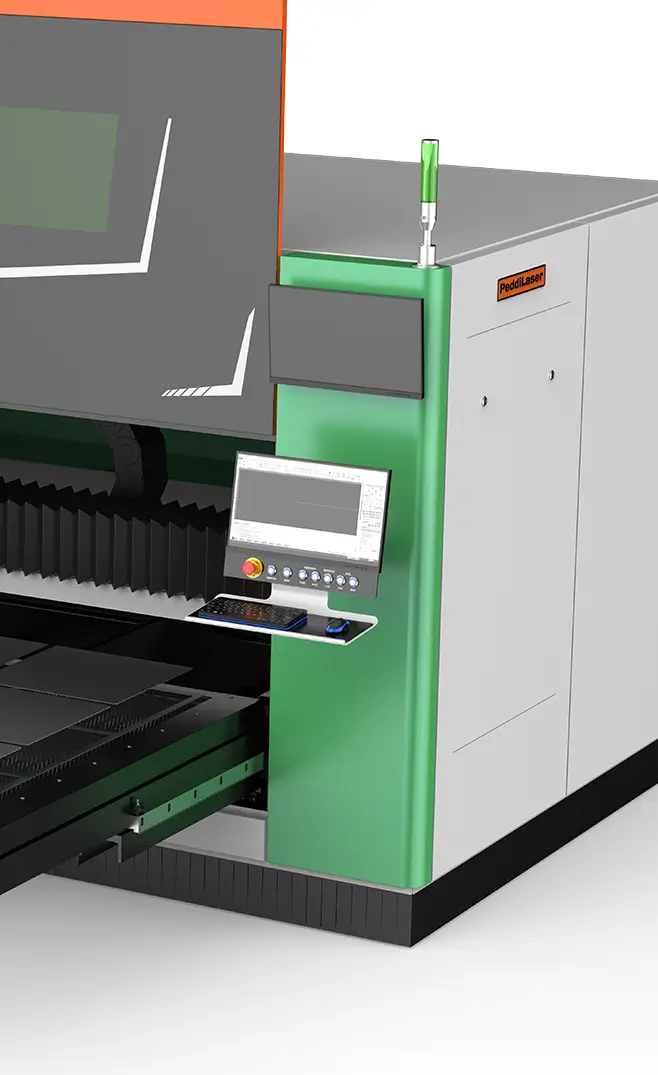

Steuerungssystem
Die PeddiM3 ist mit der Cypcut 2D-Nesting-Software für eine intuitive Maschinensteuerung ausgestattet. Bediener können sämtliche Maschinenzustände einsehen, Schneidprogramme laden und auswählen sowie Teileprogramme unmittelbar anpassen.
