Laser-CNC-Rohrschneidanlage
PeddiLS
Überblick

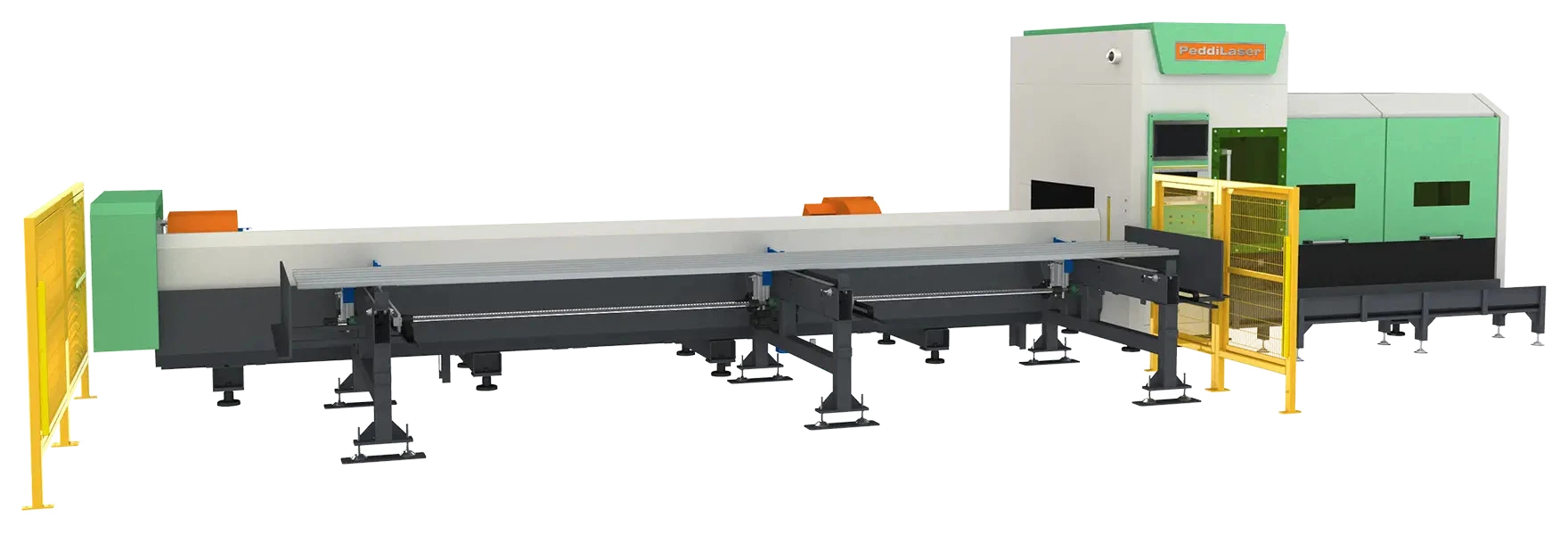

Die PeddiLS CNC-Laser-Rohrschneidanlage ist ein spezialisiertes Profil-Lasersystem, das schnelles, präzises und wiederholgenaues Schneiden von runden, quadratischen und strukturellen Profilen ermöglicht. Angetrieben von einem 12-kW-Faserlaser und ausgestattet mit automatisiertem Spannfutter, Fasenschnittfähigkeit und intelligenter Software, optimiert die PeddiLS die Rohrbearbeitung und reduziert gleichzeitig Rüstzeit, Arbeitsaufwand und Materialverschnitt. Ideal für Stahlbau, Rohrfertigung und Produktionsumgebungen mit hoher Teilevielfalt, kombiniert die PeddiLS präzise Bewegungssteuerung mit zuverlässiger Automatisierung, um Durchsatz und Schnittqualität zu maximieren.
Technische Daten
Die Kraft hinter dem Schnitt: Eine visuelle Präsentation
Jedes Foto offenbart die fortschrittliche Technologie und die Ingenieurskunst hinter jedem präzisen Schnitt und zeigt, was unsere Maschinen wirklich außergewöhnlich macht.
Beim Durchstöbern der Galerie erleben Sie die Leistung und Präzision, die unsere innovativen Lösungen auszeichnen. Diese Aufnahmen unterstreichen nicht nur das elegante Design, sondern zeigen auch die Fähigkeit der Maschinen, selbst anspruchsvollste Aufgaben zu meistern. Ob Sie Ihre Fertigung modernisieren oder die Kunst des Laserschneidens bewundern – diese Galerie bietet einen Blick in die Zukunft der Produktion.

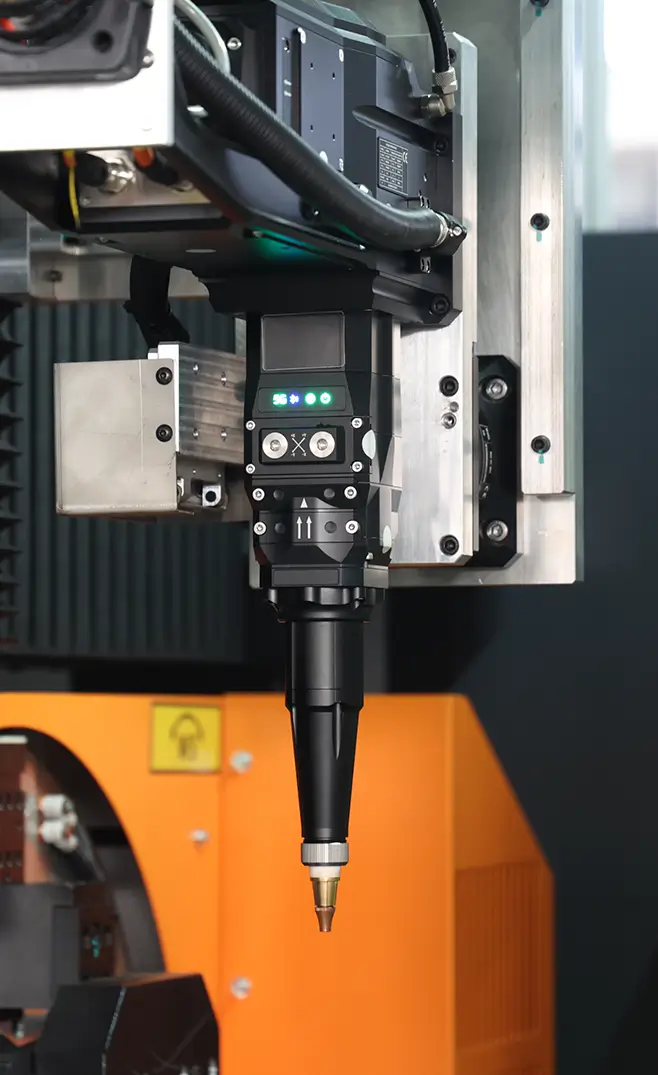

Laserschneidkopf
Die PeddiLS ist mit einer QLTEK Professional Tube Laser Schneidkopfeinheit ausgestattet, die für das Hochgeschwindigkeits-Schneiden und Fasen von Rohren entwickelt wurde. Eine integrierte LED-Statusleiste liefert sofortige visuelle Rückmeldung, während die automatische Zentrierung eine gleichbleibende Ausrichtung jedes Teils gewährleistet. Mit einer Fasenschnittfähigkeit von bis zu 45° unterstützt der Schneidkopf anspruchsvolle Schweißnahtvorbereitungen und komplexe Teilegeometrien bei gleichbleibend hohen Schnittgeschwindigkeiten.

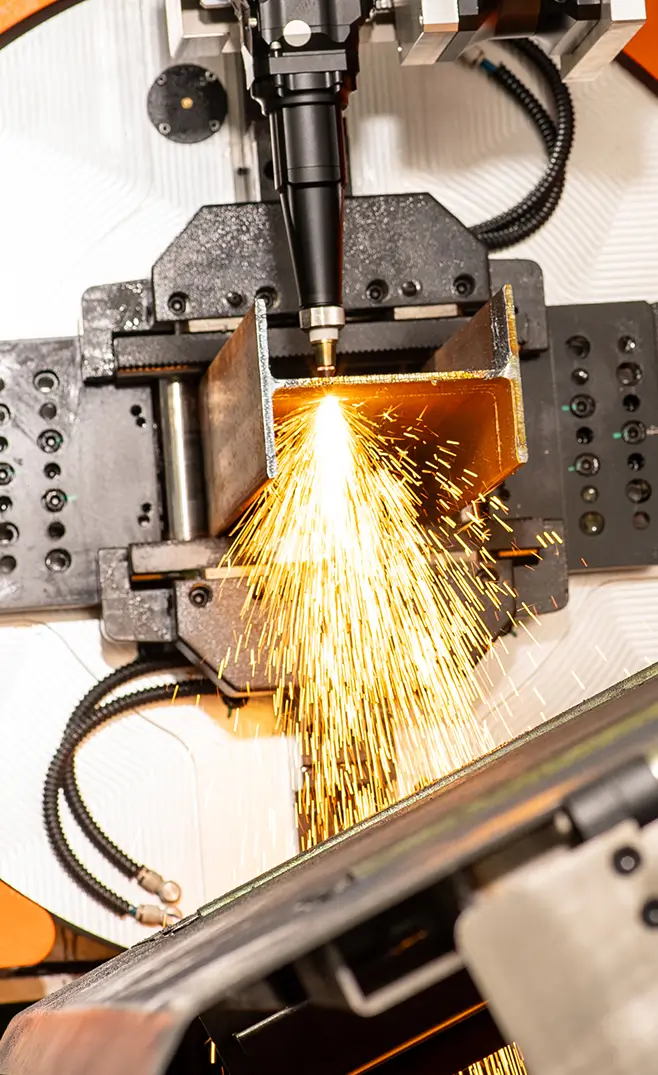

Laserquelle
Angetrieben von einem Raycus 12-kW-Faserlaser, bietet die PeddiLS eine stabile Strahlqualität, hohe Leistungsdichte und effiziente Energieverteilung. Das Faserübertragungssystem sorgt für gleichbleibende Schnittleistung, niedrige Betriebskosten und eine lange Lebensdauer über ein breites Spektrum an Rohrgrößen und Wandstärken hinweg.

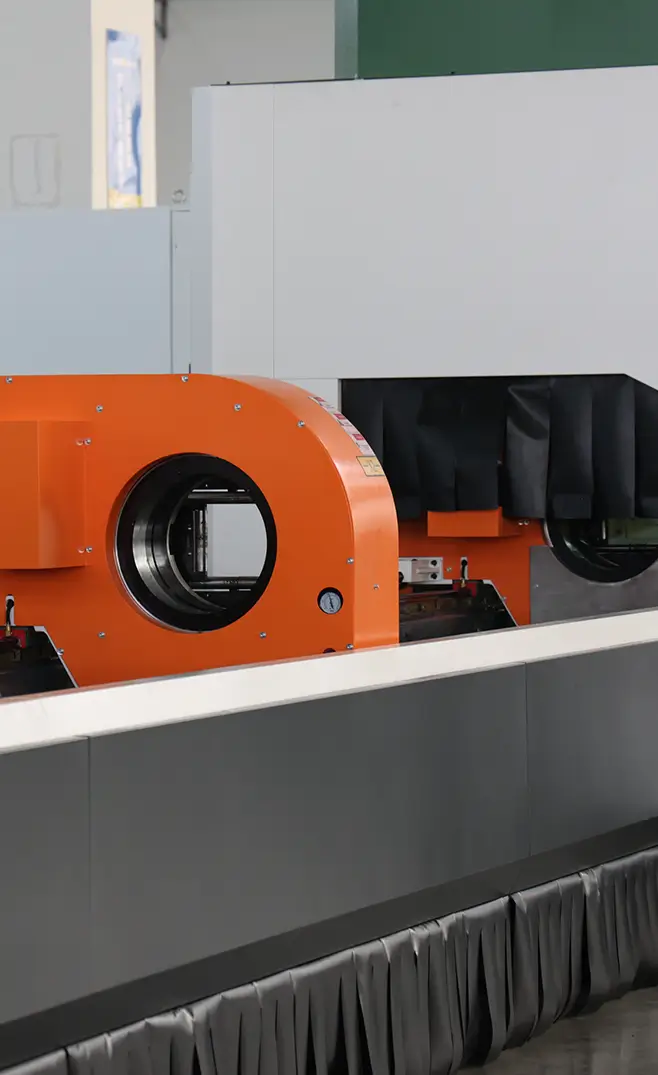

Dreifach-Spannfuttersystem
Das automatisierte Dreifach-Spannfutter bietet eine Zahnstangen-Selbstzentrierung für sichere Materialhandhabung und präzise Positionierung. Halbautomatisches Beladen und Einziehen optimieren die Produktion, während Fertigteile mit minimalem Restmaterial sicher entladen werden – das verbessert die Materialausnutzung und reduziert den Verschnitt.

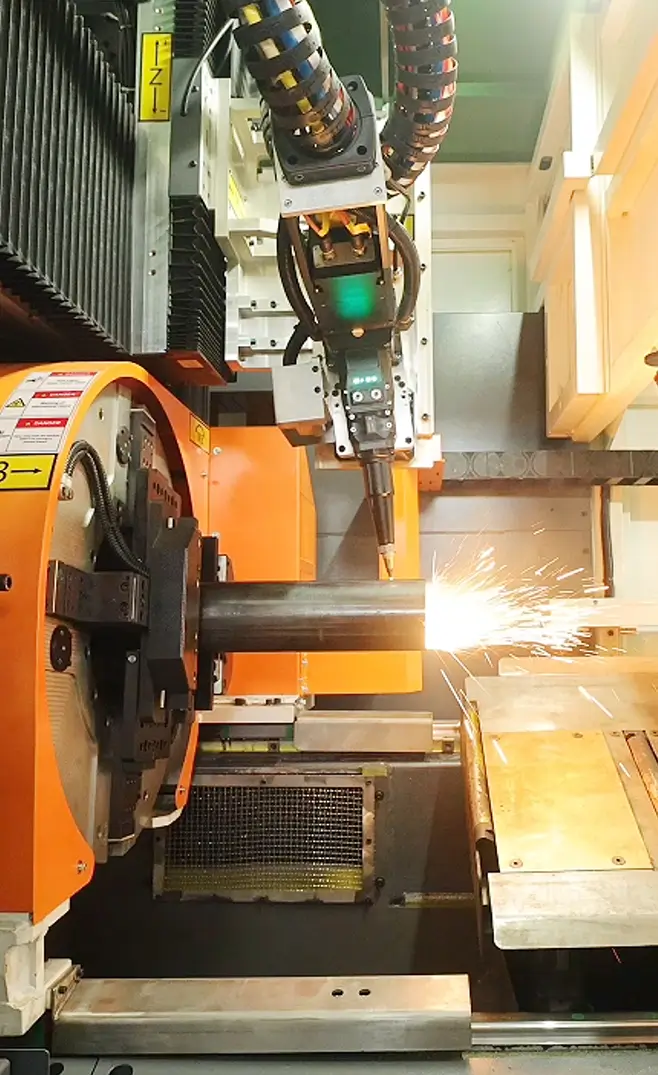

Portal- und Bewegungssystem
Ein servogesteuertes Bewegungssystem sorgt für sanfte Beschleunigung, hohe Positioniergenauigkeit und zuverlässige Wiederholgenauigkeit. Die steife mechanische Konstruktion minimiert Vibrationen beim Hochgeschwindigkeitsschneiden und -drehen und ermöglicht maximale Positioniergeschwindigkeiten von bis zu 100 m/min sowie Drehzahlen von bis zu 100 U/min.
Bearbeitungskapazität
Die PeddiLS verarbeitet Rohre und Profile mit einem Durchmesser von bis zu 279,4 mm bei einer maximalen Materialdicke von 25,4 mm (Baustahl bei 12 kW). Die präzise Bewegungssteuerung ermöglicht enge Toleranzen mit einer Positioniergenauigkeit von 0,015 mm – selbst bei komplexen mehrachsigen Schnitten.
Staubfiltration und -absaugung
Ein integriertes Staubfiltrationssystem entfernt sicher den beim Schneiden entstehenden Stahlstaub und Schmutz. Austauschbare Filterpatronen erleichtern die Wartung, während modulare Schubladen schwereres Material auffangen und dem Bediener helfen, kleine Fertigteile schnell zu finden – so bleibt der Arbeitsbereich sauber und effizient.
Steuerungssystem
Die PeddiLS wird über die intuitive Steuerung Beckhoff TwinCAT 3 in Kombination mit der Lantek Flex3D Nesting-Software bedient. Bediener können den Maschinenstatus überwachen, Schneidprogramme laden und auswählen sowie Teileprogramme sofort anpassen – das reduziert die Rüstzeit und vereinfacht den täglichen Betrieb.
