Laser-Blechschneidanlage für Stahl

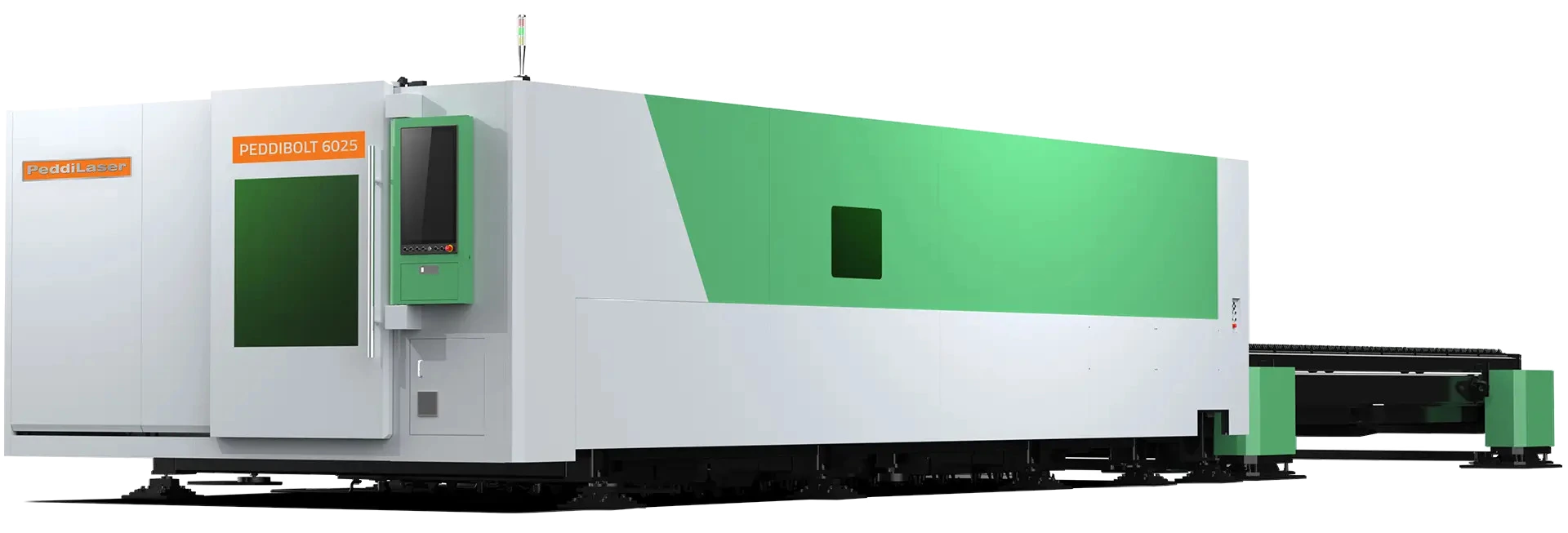

PeddiBolt
Eine leistungsstarke, hocheffiziente und dynamisch kraftvolle 2D-Laserschneidanlage
Überblick
Die Laserschneidanlage PeddiBolt ist eine leistungsstarke, hocheffiziente und hochpräzise Maschine. Dieses Modell setzt auf einen geteilten Maschinentisch sowie eine hydraulische Hub- und Wechseltisch-Konstruktion. Es eignet sich für Branchen wie die Blechbearbeitung und den Maschinenbau.
Diese Maschine verfügt über ein modulares Gestell-Design mit getrennten Komponenten für hohe Bewegungsdynamik und hohe Tragfähigkeit. Diese Konstruktion gewährleistet die Belastbarkeit beim Schneiden dicker Bleche sowie die langfristige Stabilität der Maschine.
Dokumente
Technische Daten
Basismodell:
6025
Verfahrweg X:
6.200 mm
Verfahrweg Y:
2.490 mm
Verfahrweg Z:
152 mm
Positioniergenauigkeit:
0,05 mm
Mechanische Wiederholgenauigkeit:
0,018 mm
Eilganggeschwindigkeit:
200–240 m/min
Max. Beschleunigung:
2,8 G
Fasenschnitt:
45°
Fasenschnitt-Bereich:
5.690 × 1.778 mm
Laserleistung:
30.000–40.000 W (30–40 kW)
Steuerung:
Smart Manager
Die Kraft hinter dem Schnitt: eine visuelle Präsentation
Jedes Foto offenbart die fortschrittliche Technologie und Verarbeitungsqualität hinter jedem präzisen Schnitt und zeigt, was unsere Maschinen wirklich außergewöhnlich macht.
Beim Durchstöbern der Galerie erleben Sie die Leistung und Präzision, die unsere wegweisenden Lösungen auszeichnen. Diese Aufnahmen unterstreichen nicht nur das elegante Design, sondern zeigen auch, wie mühelos die Maschinen selbst anspruchsvollste Aufgaben bewältigen. Ob Sie Ihren Betrieb modernisieren oder einfach die Kunst des Laserschneidens bewundern – diese Galerie gewährt Ihnen einen Blick in die Zukunft der Fertigung.
Beim Durchstöbern der Galerie erleben Sie die Leistung und Präzision, die unsere wegweisenden Lösungen auszeichnen. Diese Aufnahmen unterstreichen nicht nur das elegante Design, sondern zeigen auch, wie mühelos die Maschinen selbst anspruchsvollste Aufgaben bewältigen. Ob Sie Ihren Betrieb modernisieren oder einfach die Kunst des Laserschneidens bewundern – diese Galerie gewährt Ihnen einen Blick in die Zukunft der Fertigung.

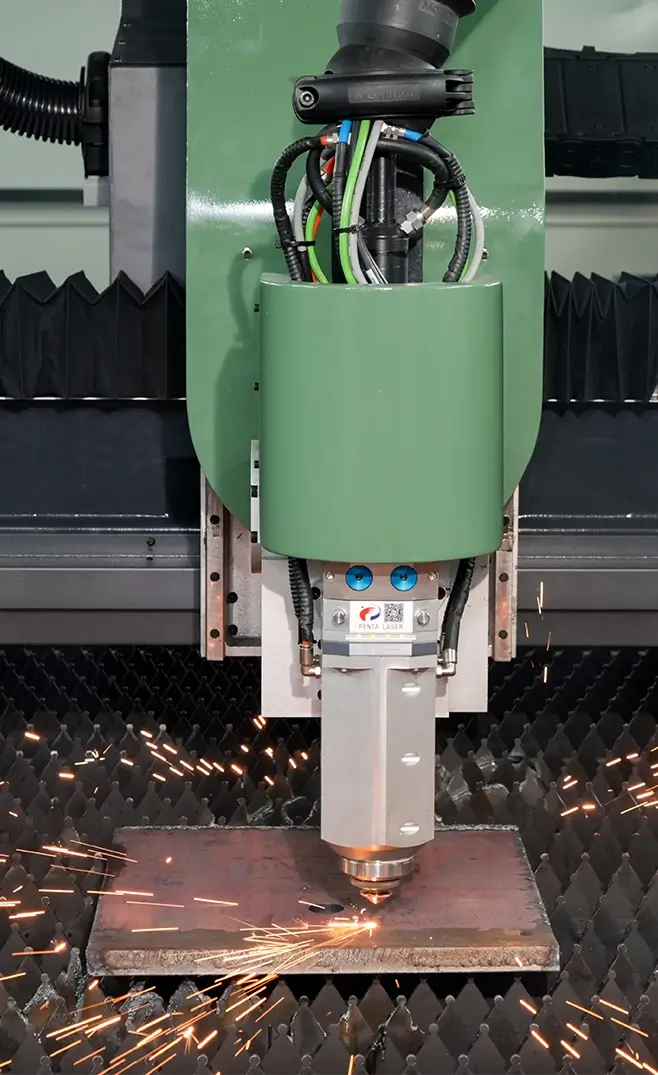

Laser-Schneidkopf
Die PeddiBolt setzt einen spezialisierten Laser-Schneidkopf mit berührungsloser, automatischer Höhennachführung ein. Dieses System ermöglicht es dem Schneidkopf, seine Höhe selbsttätig an Materialabweichungen anzupassen, ohne die Schnittleistung zu beeinträchtigen – das steigert die Reaktionsgeschwindigkeit und die Bearbeitungseffizienz.
Hybrid-Schneidkopf (Laser + Autogen)
Der Hybrid-Schneidkopf vereint die Präzision des Lasers mit der Kraft des Brennschneidens und bietet drei vielseitige Modi: Laser, Autogen (Brenngas-Sauerstoff) und Hybrid. Im Hybridmodus wirken ein hochenergetischer Laserstrahl und eine Überschallflamme zusammen und lösen eine exotherme Reaktion aus, die Metall und Oxide entlang der Schnittlinie effizient aufschmilzt. Das geschmolzene Material wird anschließend von einem kräftigen Luftstrom fortgeblasen und ermöglicht so schnellere Schnitte bei außergewöhnlicher Kantenqualität. Dieses innovative System sorgt für leistungsstarke Ergebnisse über ein breites Spektrum an Schneidanwendungen hinweg.

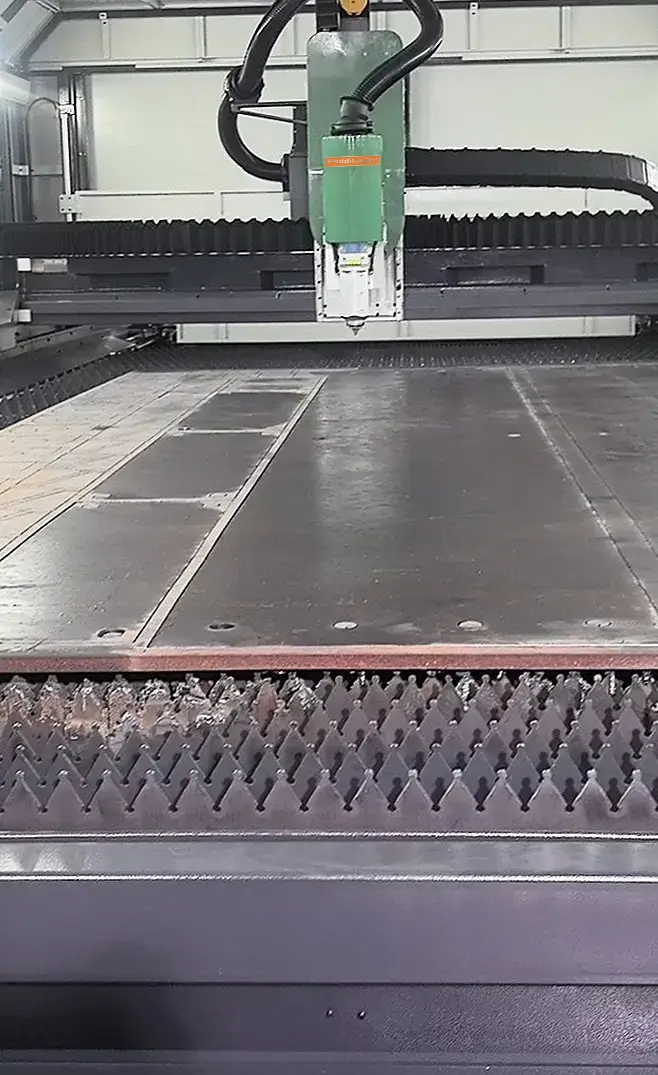

Robustes Maschinengestell
Das steife Maschinenbett aus hochwertigem Stahlblech durchläuft eine sorgfältige zweistufige Spannungsarmglühung, um die Schwingungsfestigkeit und Stabilität der Maschine zu gewährleisten.

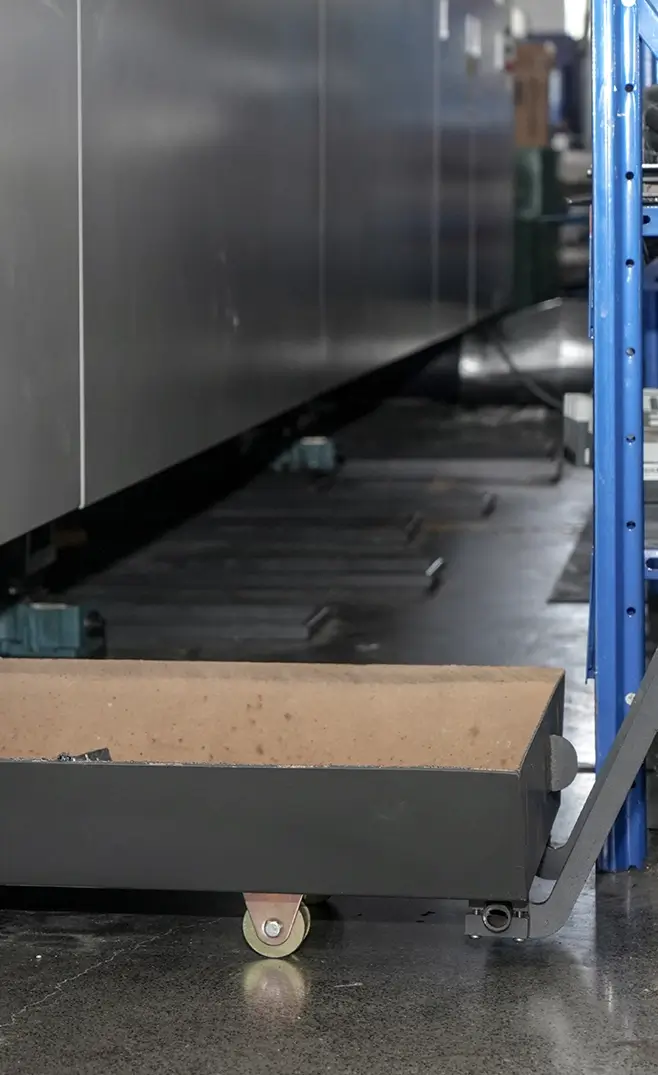

Staubfilterung und -absaugung
Die PeddiBolt nutzt eine in 16 Sektionen unterteilte Absaugkonstruktion, die Staub und andere beim Schneiden entstehende Abfälle zuverlässig abführt. In Kombination mit einem Donaldson-Staubabscheider schafft dieses System eine sichere Arbeitsumgebung für das Bedienpersonal.

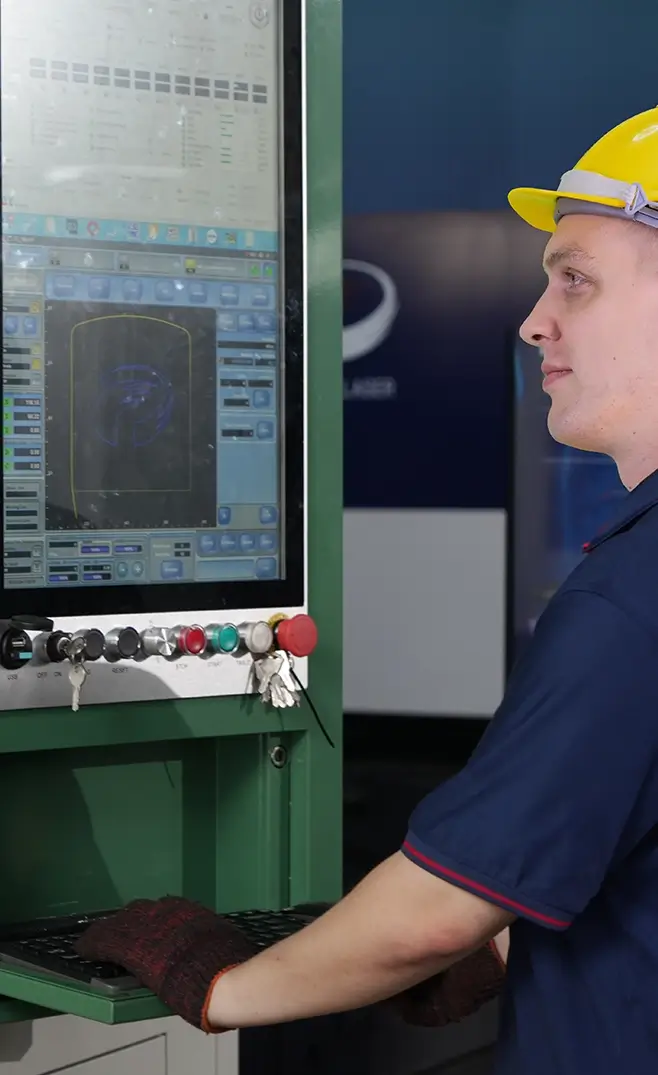

Steuerungssystem
Die Steuerung der PeddiBolt erfolgt über eine moderne CNC-Steuereinheit. Die intuitive und bedienerfreundliche Oberfläche ermöglicht die Echtzeit-Steuerung der Laserschneidprozesse über die Smart Manager Software – ganz bequem auf Knopfdruck.
